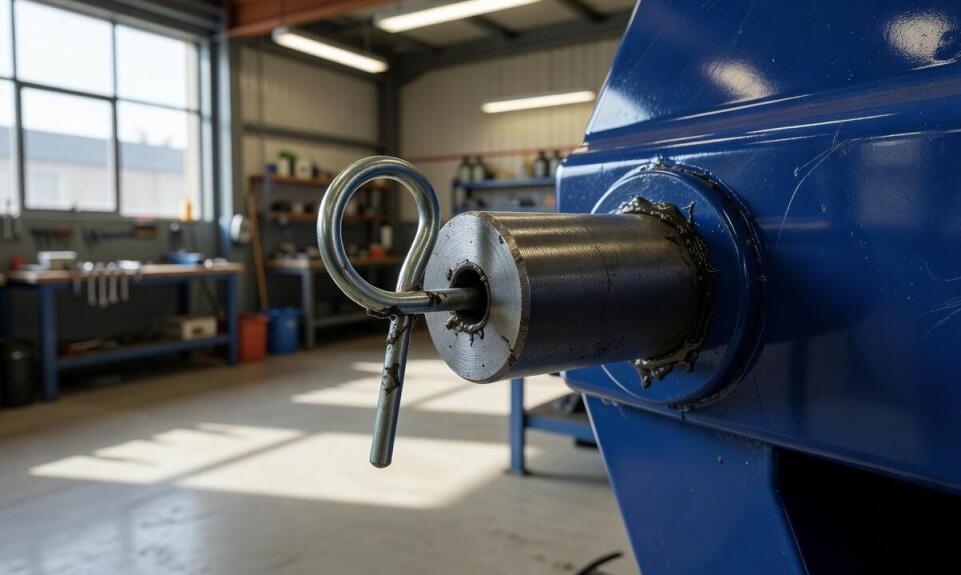

Dlaczego zawleczka sprężynująca traci pewność mocowania w maszynie narażonej na drgania

Spis treści

• Jak geometria drutu decyduje o sile trzymania
• Wpływ obciążeń i środowiska na trwałość połączenia
• Dobór wariantu do warunków pracy

W maszynie do obróbki metalu sworzeń mocujący ramię robocze niespodziewanie wysunął się podczas pracy. Element zabezpieczający, który miał go utrzymać, stracił początkowy docisk, przez co mechanizm uległ przemieszczeniu osiowemu. Taka pozornie prosta usterka potrafi zatrzymać całą linię produkcyjną na kilka godzin. Niewłaściwy dobór techniczny do warunków wibracyjnych najczęściej skutkuje szybszym zużyciem całego układu.

Jak geometria drutu decyduje o sile trzymania

Kształt elementu zabezpieczającego ma kluczowe znaczenie dla stabilności węzła kinematycznego. Klasyczna budowa, oparta na wytycznych normy DIN 11024, wykorzystuje drut o przekroju półokrągłym. Występują tu zazwyczaj dwie formy techniczne: z pojedynczym lub podwójnym zwojem pętli. Siła, z jaką ramiona dociskają się do ścianek otworu montażowego, zależy bezpośrednio od średnicy użytego materiału, kąta rozwarcia ramion oraz precyzyjnie ustalonego promienia gięcia w pętli. Grubszy drut naturalnie zwiększa sztywność całego układu, podczas gdy szersze rozwarcie podnosi siłę odkształcenia sprężystego podczas aplikacji na oś. Odpowiedni promień gięcia ogranicza niebezpieczną koncentrację naprężeń w newralgicznym punkcie elementu, zapobiegając przedwczesnemu wypracowaniu metalu.

Przeczytaj również: Jakie są najbardziej popularne zastosowania śrub, wkrętów i innych elementów złącznych?

Błędy popełniane na etapie montażu odczuwalnie skracają żywotność mechanizmu. Zbyt mały docisk początkowy sprawia, że ramiona nie przylegają wystarczająco mocno do powierzchni walcowej otworu. Mechanizm staje się wtedy podatny na wibracje i zaczyna rezonować. Z kolei nadmierne rozgięcie podczas osadzania na sworzniu trwale deformuje strukturę krystaliczną metalu. Przekroczenie granicy plastyczności trwale obniża zdolność powrotu do pierwotnego kształtu, co w środowisku przemysłowym szybko doprowadza do niekontrolowanego wyczepienia się blokady i awarii napędu.

Przeczytaj również: Specjalne elementy złączne. Przykłady rozwiązań

Wpływ obciążeń i środowiska na trwałość połączenia

Drgania oraz udary generowane przez pracującą maszynę wymuszają cykliczne obciążenie całego łączenia. Maszyny rolnicze czy przemysłowe przesiewacze wibracyjne przenoszą na sworznie ogromne siły poprzeczne. Powtarzające się uderzenia trafiają prosto w punkt podparcia, co prowadzi do postępujących mikrouszkodzeń drutu. Objawy zużycia uwidaczniają się najpierw jako nieznaczne poszerzenie rozwarcia ramion. Z czasem pojawiają się wyraźne luzy oraz głębokie ślady ścierania na zewnętrznej powierzchni powłoki ochronnej. Zignorowanie tych wczesnych symptomów prowadzi ostatecznie do pęknięcia zmęczeniowego materiału i całkowitego rozpięcia węzła.

Przeczytaj również: Przy jakich typach połączeń stosuje się nitonakrętki?

Otoczenie pracy maszyn weryfikuje odporność chemiczną zastosowanych detali. W środowisku silnie wilgotnym lub zapylonym standardowa stal węglowa ulega szybkiej degradacji, nawet jeśli fabrycznie nałożono na nią grubą warstwę cynku. Agresywne tarcie podczas cykli roboczych mechanicznie niszczy barierę galwaniczną, a rozwijająca się pod nią rdza szybko osłabia elastyczność drutu. W takich warunkach optymalnym rozwiązaniem technicznym staje się stal nierdzewna gatunku 1.4310. Taki materiał zachowuje pełne właściwości mechaniczne bez dodatkowej powłoki ochronnej, skutecznie opierając się działaniu korozji oraz agresywnych substancji.

Praktyka przemysłowa pokazuje, że odpowiednio wyprofilowane zawleczki sprężynujące sprawdzają się znakomicie przy blokowaniu osi, sworzni i pokryw serwisowych w ciężkich pojazdach budowlanych oraz na zautomatyzowanych liniach produkcyjnych. Element mocujący musi w tych aplikacjach nieustannie pochłaniać wibracje, utrzymując jednocześnie stałą pozycję zabezpieczanego komponentu. Działający na Śląsku zakład Wimet wytwarza tego typu wyroby z drutu, opierając się rygorystycznie na wytycznych norm DIN oraz EN. Przestrzeganie rygorystycznych standardów produkcji gwarantuje powtarzalność wymiarową i stabilność sprężystą każdej partii dostarczanej do zakładów montażowych.

Dobór wariantu do warunków pracy

Dopasowanie odpowiedniego komponentu opiera się na precyzyjnym zestawieniu parametrów pracy maszyny z właściwościami fizycznymi detalu. Częstotliwość i amplituda drgań w układzie napędowym bezpośrednio określają wymaganą sztywność geometryczną, którą inżynierowie uwzględniają już na etapie projektowania samego sworznia. Z kolei poziom zapylenia, obecność zanieczyszczeń stałych oraz ekspozycja na wilgoć decydują o ostatecznym wyborze stopu, często wymuszając przejście z tańszej stali węglowej na kwasoodporną stal nierdzewną. Sam sposób ręcznego bądź zautomatyzowanego montażu warunkuje, czy nadany fabrycznie docisk początkowy przetrwa procedurę instalacyjną bez uszkodzeń. Analiza tych wszystkich zmiennych pozwala wdrożyć zabezpieczenie zachowujące pewność mocowania przez cały przewidywany cykl życia ciężkiego sprzętu.
