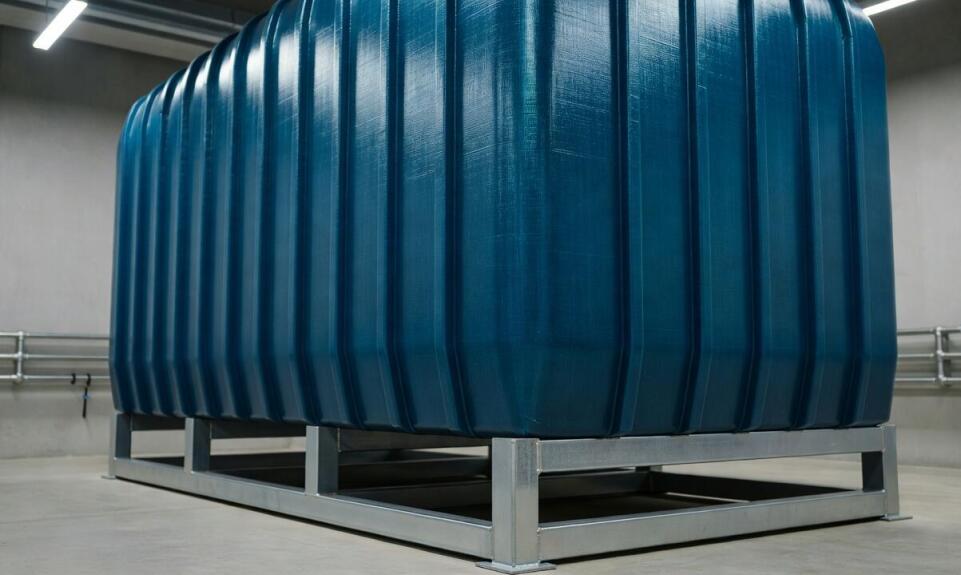

Dlaczego w prostokątnym zbiorniku z laminatu poliestrowo-szklanego kluczowe są podpory, usztywnienia i ugięcie ścian

Spis treści

• Aspekty bezpieczeństwa w montażu
• Właściwości materiałów zbiorników
• Regulacje i normy w montażu zbiorników

Prostokątne konstrukcje przemysłowe pracują pod wpływem sił fizycznych w sposób zupełnie odmienny od brył o naturalnym rozkładzie obciążeń. W popularnych zbiornikach cylindrycznych ciśnienie rozkłada się równomiernie na wszystkich zakrzywionych powierzchniach. W modelach o płaskich ścianach ten sprzyjający mechanizm nie występuje, co prowadzi do znacznie większej podatności materiału na odkształcenia. Specyficzna geometria wymaga precyzyjnego podejścia do kwestii podpór i zewnętrznych usztywnień już na wczesnym etapie planowania inwestycji. Płaskie powierzchnie wykonane z tworzyw sztucznych błyskawicznie ujawniają wszelkie niedoróbki inżynieryjne. Produkcja bezciśnieniowych pojemników magazynowych i procesowych zmusza konstruktorów do uwzględnienia parametrów, które zapobiegną przedwczesnej degradacji materiału. Specjaliści z firmy Lech-Plast na co dzień projektują i montują tego typu systemy dla branży chemicznej, gdzie stabilność wymiarowa decyduje o bezpieczeństwie zakładu. Magazynowanie agresywnych substancji nie wybacza bowiem błędów w obliczeniach statycznych.

Parcie hydrostatyczne jako główna przyczyna ugięć ścian

Parcie hydrostatyczne magazynowanego medium rośnie liniowo wraz z głębokością. Oznacza to, że nacisk cieczy na ściany zależy bezpośrednio od wysokości słupa substancji znajdującej się wewnątrz, osiągając swoje maksimum przy samym dnie. W konstrukcjach prostokątnych ten ciągły napór powoduje zauważalne ugięcie płaskich płyt jeszcze przed wystąpieniem widocznych objawów zużycia czy mikropęknięć. Płaskie powierzchnie nie potrafią przenosić sił ściskających tak efektywnie jak odpowiedniki zakrzywione. Skutkuje to intensywną pracą płyt na zginanie, co stanowi najważniejsze wyzwanie konstrukcyjne.

Przeczytaj również: Wykorzystanie laminatu poliestrowo-szklanego przy budowie szamb

Maksymalne odkształcenie pod takim obciążeniem analizuje się z wykorzystaniem specjalistycznych modeli dla zmiennego parcia cieczy. Zdiagnozowanie efektu wybrzuszenia we wczesnej fazie obliczeń pozwala obiektywnie ocenić, czy układ wytrzyma długotrwałą eksploatację. Praca płaskiej ściany przypomina mechanikę elastycznej membrany, która pod wpływem naporu dąży do zmiany pierwotnego kształtu. Zignorowanie tego mechanizmu podczas doboru optymalnej grubości tworzywa prowadzi do szybkiego niszczenia spoin. Należy dokładnie przeliczyć rozkład naprężeń na samej podstawie, ponieważ to tam kumuluje się największa energia naciskająca na krawędzie łączeniowe. Identyfikacja stref krytycznych zabezpiecza pojemnik przed utratą szczelności.

Przeczytaj również: Z jakich materiałów wykonuje się obudowy do automatyki?

Rozmieszczenie podpór a stabilność bryły

Prawidłowe oparcie zbiornika na przygotowanym fundamencie decyduje o właściwym przenoszeniu obciążeń punktowych na konstrukcję nośną. Niewłaściwe rozmieszczenie głównych punktów podparcia prowadzi do niebezpiecznej koncentracji naprężeń w wybranych obszarach, co przyspiesza lokalne deformacje. Płaskie ściany zachowują się pod obciążeniem jak pracujące płyty, przez co wymagają dodatkowych elementów ograniczających ich swobodę. Przemysł chemiczny stosuje w tym celu dedykowane systemy wzmocnień, które usztywniają cały projektowany układ.

Przeczytaj również: Daszki z laminatu w zastosowaniach motoryzacyjnych

Wyliczone żebra, stalowe ramy poziome oraz masywne wzmocnienia naroży skutecznie stabilizują bryłę przed rozepchaniem. Konstrukcje usztywniające najczęściej wykonuje się z profili stalowych obłożonych chemoodporną powłoką lub z materiału strukturalnie identycznego ze ściankami. Odporne na agresywną chemię laminaty poliestrowo szklane stanowią doskonały przykład surowca, który przy dużych gabarytach wymaga starannego wsparcia zewnętrznego. Zastosowanie pasów obwodowych zapobiega niekontrolowanemu wyginaniu się długich krawędzi. Prostokątna geometria szybko weryfikuje wiedzę wykonawcy, a wszelkie braki w zewnętrznych usztywnieniach manifestują się w postaci wybrzuszeń środkowych paneli.

Regularna kontrola ugięć ścian oraz poprawności oparcia fundamentowego pozwala obsłudze na bieżąco monitorować stan techniczny obiektu. Rejestracja wartości odkształceń daje inżynierom pewność, że zakład bezpiecznie przetwarza żrące związki chemiczne. Dopóki parametry pracy powłok pozostają na stałym poziomie, instalacja nie wymaga ingerencji serwisowej. Jeśli jednak cykliczne pomiary wskazują na postępującą niestabilność obwodu, sama obserwacja sprzętu przestaje wystarczać. Konieczna staje się wtedy głęboka korekta całego układu, polegająca na poprawie ułożenia podpór, wzmocnieniu newralgicznych narożników lub dospawaniu kolejnych profili usztywniających pracujące powierzchnie.
