Dlaczego dymoszczelność Sm i Sa przy drzwiach EI120 jest osobnym wymaganiem

Spis treści

• Dlaczego odporność ogniowa i dymoszczelność to osobne parametry
• Znaczenie uszczelek obwodowych oraz mechanizmów progowych
• Wpływ dokumentacji i eksploatacji na parametry ochronne

Podstawowym zadaniem biernych zabezpieczeń budynków jest ograniczenie rozprzestrzeniania się zagrożeń podczas pożaru. Prawidłowo zamontowane drzwi przeciwpożarowe ei120 zachowują odporność w przebadanym układzie montażowym, powstrzymując przenikanie płomieni i promieniowania cieplnego przez 120 minut. Izolacyjność termiczna oraz szczelność ogniowa nie oznaczają automatycznie zabezpieczenia przed innym, równie poważnym zjawiskiem. Toksyczne gazy i dym mogą swobodnie migrować przez nieszczelności obwodowe oraz dolne szczeliny skrzydła, jeśli konstrukcja nie spełnia precyzyjnych wymagań środowiskowych. Dymoszczelność określana klasami Sm lub Sa to całkowicie odrębny parametr techniczny. Brak takich oznaczeń w dokumentacji prowadzi do szybkiego zadymienia dróg ewakuacyjnych, nawet przy zachowaniu pełnej odporności na ogień.

Dlaczego odporność ogniowa i dymoszczelność to osobne parametry

Ocena właściwości stolarki opiera się na rygorystycznych procedurach laboratoryjnych, które weryfikują odmienne cechy użytkowe. Zestawy stolarki z klasą EI120 przechodzą badania szczelności ogniowej w zupełnie innych warunkach niż testy dymoszczelności. Sprawdza się wówczas zachowanie konstrukcji pod wpływem bezpośredniego działania wysokiej temperatury z otwartego źródła. Zdolność do blokowania dymu weryfikuje się natomiast w całkowicie odrębnych próbach bazujących na normie PN-EN 1634-3, ponieważ chłodniejsze gazy propagują w przestrzeni inaczej niż żywy ogień.

Przeczytaj również: Jak przygotować otwór i dokumenty przed montażem drzwi przeciwpożarowych Uniform

Klasa Sa dotyczy ograniczenia przepływu dymu zimnego w standardowej temperaturze otoczenia. Przepisy dopuszczają w tym przypadku maksymalny przepływ na poziomie 3 m³ na godzinę w przeliczeniu na metr długości szczeliny, przy ciśnieniu próbnym do 25 Pa. Wymaganie to odgrywa istotną rolę w początkowej fazie incydentu, gdy temperatura w obiekcie nie zdążyła jeszcze drastycznie wzrosnąć, a szkodliwe związki chemiczne już zaczynają opanowywać ciągi komunikacyjne.

Przeczytaj również: Zastosowanie drzwi drewnianych EI60 w obiektach przemysłowych: kluczowe zalety

Klasyfikacja Sm stawia barierom znacznie wyższe wymagania, ponieważ uwzględnia warunki podwyższonego ryzyka termicznego. Badanie symuluje napływ gazów o temperaturze osiągającej 200°C przy wyższym ciśnieniu testowym. Norma dopuszcza maksymalny przepływ 20 m³/h dla skrzydeł pojedynczych oraz 30 m³/h dla wariantów dwuskrzydłowych. Specjaliści zaopatrujący się w hurtowni Centrum Bhp i Ochrony Środowiska doskonale wiedzą, że to właśnie ten konkretny parametr warunkuje przydatność drzwi na klatkach schodowych i w przedsionkach dużych obiektów komercyjnych. Spełnienie obu wspomnianych kryteriów wymaga zastosowania zaawansowanych systemów mechanicznych.

Przeczytaj również: Szkolenie z pierwszej pomocy dla pracowników - dlaczego warto je przeprowadzić?

Znaczenie uszczelek obwodowych oraz mechanizmów progowych

Brak wolnych przestrzeni między skrzydłem a ościeżnicą pozwala utrzymać oddychalne powietrze na drodze ucieczki. Elastomerowe uszczelki dymowe zapewniają ciągły docisk elementów ościeżnicy, ograniczając przeciek gazów w początkowej fazie pożaru. Wyroby te muszą zachowywać początkową elastyczność niezależnie od częstotliwości codziennego otwierania przejścia przez pracowników budynku.

Zabezpieczenia pęczniejące, bazujące na graficie lub krzemianie sodu, pełnią funkcję drugiej linii obrony w sytuacji gwałtownego skoku temperatury. Elementy intumescentne zwiększają swoją objętość pod wpływem gorąca, fizycznie blokując powiększające się na skutek odkształceń termicznych szczeliny. Temperatura aktywacji takich materiałów zależy od ich dokładnego składu chemicznego i specyfikacji producenta. W wielu popularnych rozwiązaniach proces ten rozpoczyna się powyżej 150°C, jednak na rynku istnieją również taśmy reagujące w innych przedziałach cieplnych. Sama warstwa pęczniejąca absolutnie nie zastąpi tradycyjnych, elastycznych uszczelek dymowych przy niższych wartościach na termometrze.

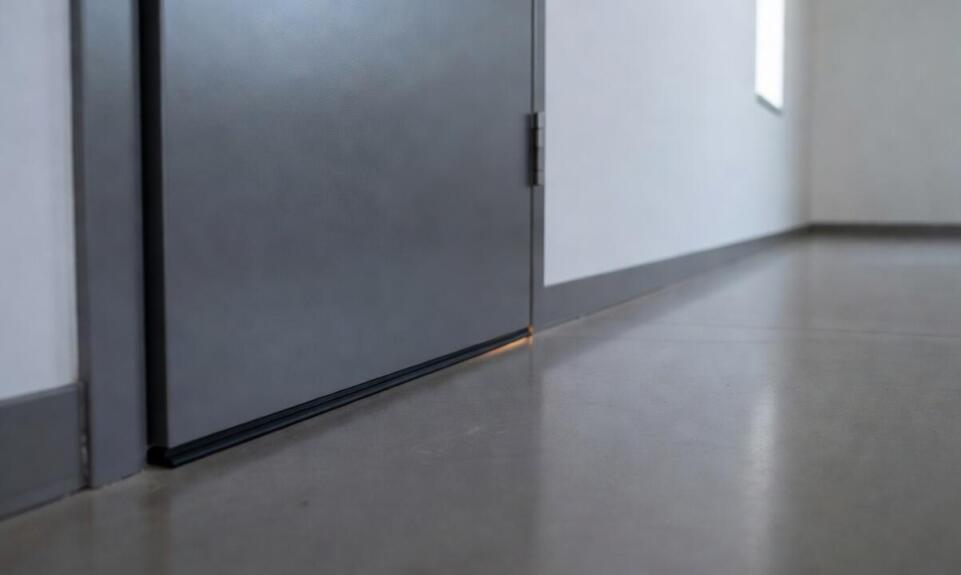

Szczególnie wymagającym obszarem przegrody pozostaje próg oraz styk dolnej krawędzi skrzydła z podłogą. Chłodniejsze gazy często gromadzą się tuż nad posadzką, przenikając przez najmniejsze nieszczelności pomiędzy strefami o różnym ciśnieniu. Automatyczne listwy opadające rozwiązują ten problem mechanicznie, wysuwając gumowy profil dokładnie w momencie domykania drzwi. Szczelne wypełnienie tej pustej przestrzeni bezpośrednio rzutuje na ostateczny wynik prób dymoszczelności dla całego przebadanego układu.

Wpływ dokumentacji i eksploatacji na parametry ochronne

Formalne potwierdzenie właściwości produktu warunkuje prawne dopuszczenie go do użytku w budynkach użyteczności publicznej lub halach przemysłowych. Deklaracja właściwości użytkowych musi zawierać wyraźne potwierdzenie obu klas ochronnych dla rzetelnie przebadanej konfiguracji sprzętowej. Zastosowanie odmiennej ościeżnicy, innego rodzaju okucia czy nawet zmiana materiału wykończeniowego posadzki wokół progu może łatwo unieważnić wypracowane w laboratorium parametry. Wyniki wpisane w ogólnym katalogu producenta tracą pokrycie w rzeczywistości, jeśli ekipa budowlana samodzielnie zmodyfikuje układ bez konsultacji.

Zużycie wynikające z cyklicznej pracy narzuca ograniczenia w utrzymaniu początkowych właściwości. Setki powtórzeń otwierania i zamykania w obiektach o dużym natężeniu ruchu wymuszają stopniowe przecieranie się profili z elastomeru. Z czasem zamykacze mechaniczne tracą zadaną na etapie montażu siłę, co odczuwalnie osłabia stabilność docisku skrzydła. Nawet kilkumilimetrowe luzy na obwodzie wystarczą, by zniweczyć zdolność blokowania dymu zimnego w wymaganej klasie Sa.

Zapewnienie prawidłowego podziału obiektu wymaga traktowania każdej bariery przeciwpożarowej jako kompletnego, spójnego systemu architektonicznego. Wytrzymałość na ogień to zaledwie jeden z filarów zabezpieczenia strefy ewakuacyjnej. Rzetelny dobór skrzydeł z odpowiednio przypisanymi certyfikatami Sa lub Sm, rygorystyczne trzymanie się autoryzowanych instrukcji montażowych oraz regularne serwisowanie okuć warunkują fizyczne odcięcie niebezpiecznych oparów od bezpiecznej reszty budynku.
